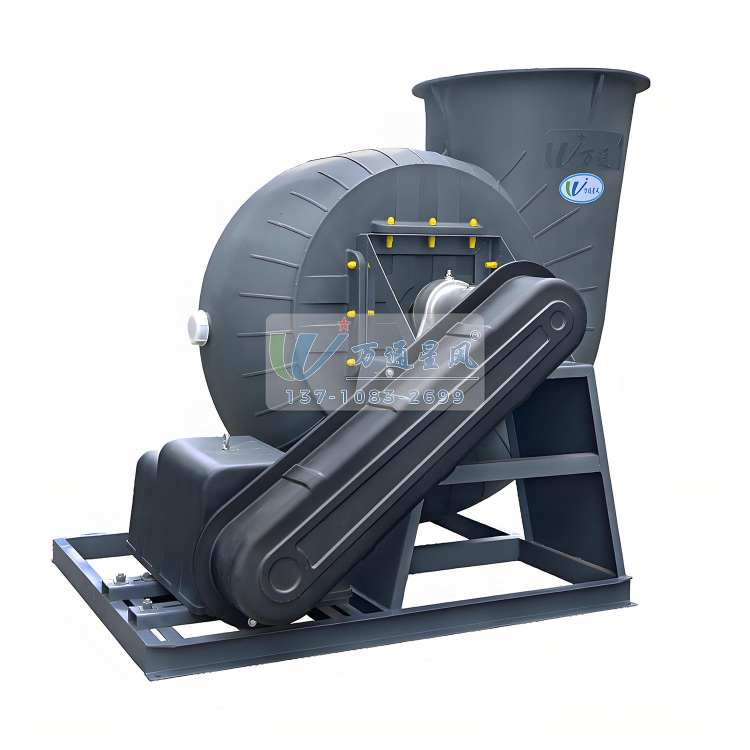

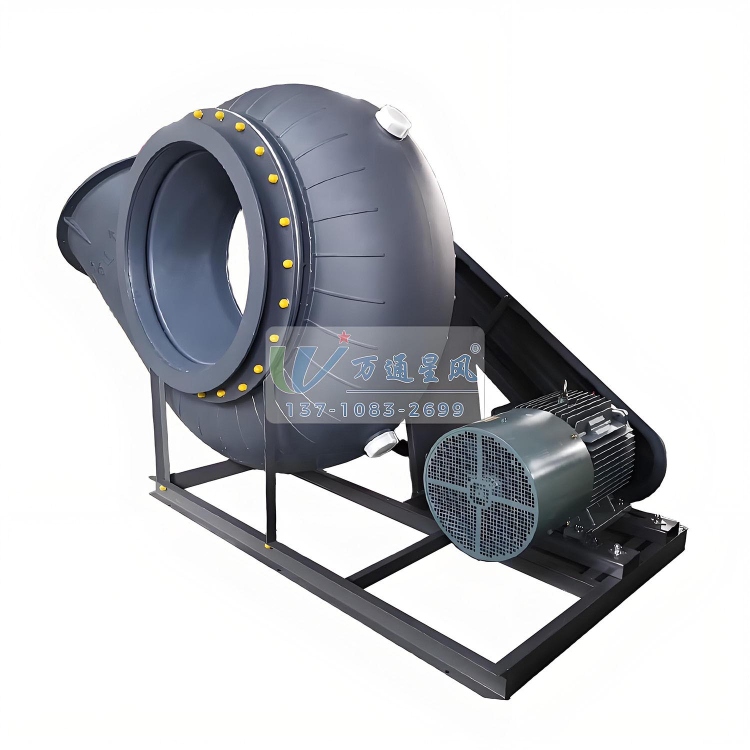

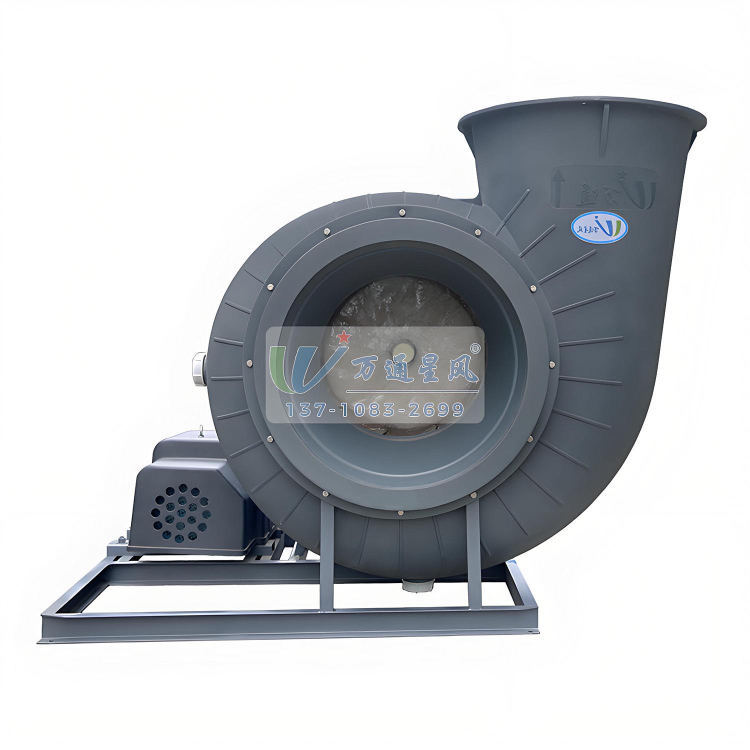

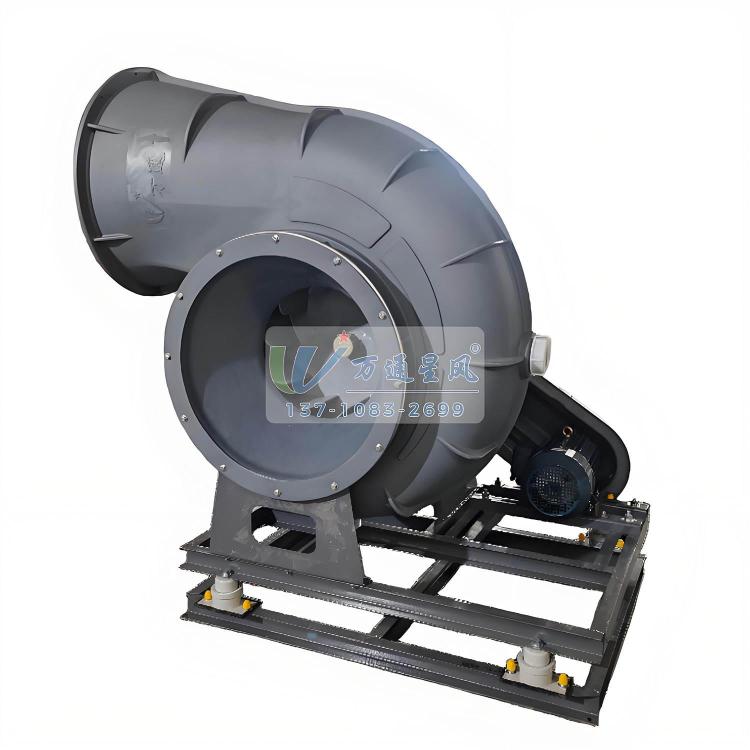

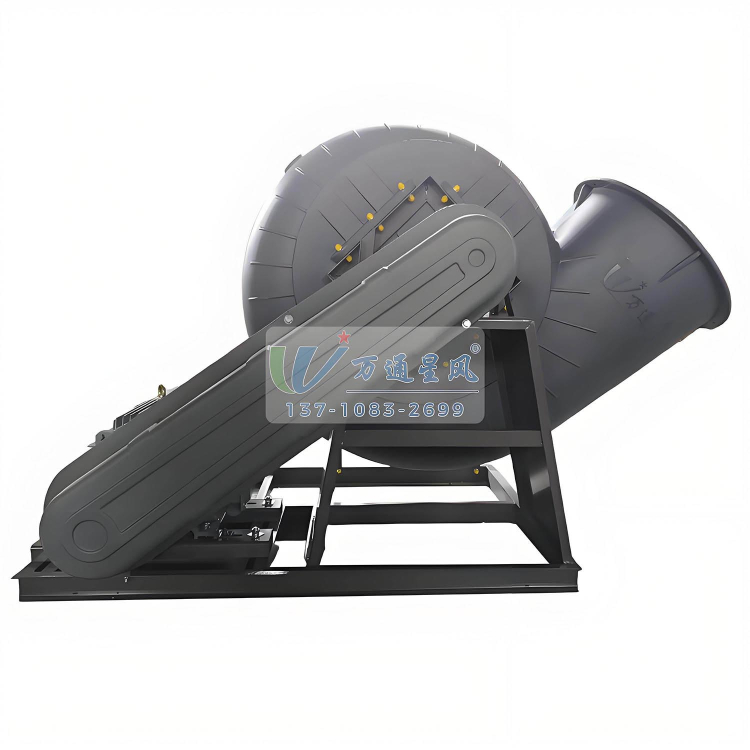

HPE-4.0C-2.2Kw塑料防腐风机

HPE型C式HPE型C式塑料防腐风机是一种专为强腐蚀性环境设计的离心式通风设备，采用PP（聚丙烯）或PE（聚乙烯），适用于化工、电镀、实验室等腐蚀性气体排放场景。其“C式”结构指电机外置，通过皮带传动，便于维护且避免电机直接接触腐蚀性介质。
一、型号含义
H：化工专用型（Heavy-duty）。
P：PE塑料：材质为PP（聚丙烯）或PE（聚乙烯）强塑料，具有耐酸碱、防腐蚀等特点。
4：代表风机的压力系数（中低压范围）。
72：代表风机的比转速（属于高效率风机系列）。
C式：驱动方式为皮带传动（电机通过皮带轮带动叶轮）；
二、核心特点
1.耐腐蚀性强
• PP/PVC材质：抗酸碱、耐有机溶剂（如硫酸、盐酸、氢氟酸等），适用于pH 1~14的腐蚀环境。
• 无金属部件接触气流：叶轮、壳体均为塑料，避免电化学腐蚀。
2.C式传动设计
• 电机外置：通过皮带轮传动，电机不接触腐蚀气体，延长寿命。
• 维护便捷：皮带松紧可调，更换无需拆卸风管。
3.高效离心风轮
• 中高压风量，适合长距离管道送排风（静压可达1000~2000Pa）。
• 后倾式叶轮设计，效率高、能耗低。
4.适配性强
• 可配防爆电机（ExdⅡBT4）、变频电机或耐高温电机（≤80℃）。
• 进出口法兰标准化（圆形/方形），便于管道连接。
三、典型应用场景
1. 化工行业
• 酸洗车间（硫酸、硝酸废气）、农药厂、化纤生产线。
• 反应釜排气、溶剂回收系统。
2. 电镀与冶金
• 铬酸雾、氰化物废气、电解槽通风。
• 阳极氧化生产线排风。
3. 环保与实验室
• 废水处理厂（硫化氢、氯气排放）。
• 实验室通风柜、PCR室废气处理。
4. 其他腐蚀环境
• 电池制造（铅酸、锂电）、制药厂（挥发性有机物）。
• 食品加工（含盐雾、高湿度环境）。
四、选型与安装要点
1. 关键选型参数
• 风量（m³/h）：根据气体浓度和换气次数计算（如化工车间每小时换气10~15次）。
• 全压（Pa）：需考虑管道阻力（弯头、过滤器等压损）。
• 介质特性：明确气体成分（如氢氟酸需选用PVDF材质）。
• 电机功率：通常1.5~30kW，依风量需求而定。
2. 安装方式
• 支架安装：地面或平台固定，需防震垫片减震。
• 管道连接：法兰需加防腐垫片（如四氟乙烯垫）。
• 防雨措施：户外安装需加防雨罩，避免电机进水。
3. 维护与注意事项
• 定期检查：皮带磨损、叶轮腐蚀情况（PP材质长期使用可能脆化）。
• 清洁要求：用清水或中性清洁剂冲洗，禁用有机溶剂擦拭。
4.安全警示：
• 避免长时间空转，防止塑料叶轮过热变形。
• 氢氟酸环境需特殊防护（PVDF材质更佳）。

1698769

浏览人数

商品详情

供应商：广州市万通通风设备有限公司 品牌：万通星风 产地：中国广州市 品名：HPE-4.0C-2.2Kw塑料防腐风机 型号：HPE型C式

商品详情

01 CRC质量管理体系认证

风机测试符合JB/T 10563-2006国家标准的要求，风机设备连续运行24小时不损坏，长久使用寿命，节能高效（省电），为您创造利润，节省成本。全机组进行电脑应力应变分析，提高结构强度。
02 保养操作简单

采用油浴封闭式的机油箱，保护轴承与轴芯不受腐蚀性气体的侵蚀，延长使用寿命，降低故障频率，模组化生产，规格统一，零配件材料齐全，可在短时间内、节约成本，快速完成安装维修。
03 提供服务团队

1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。

HPE型C式省电高效风机 HPE型C式省电高效风机是我司自主研发的一款高效率、高性能、低耗能环保风机。风机蜗壳和风轮采用模压一体成型，同不锈钢风机比较，WT4-72系列塑料防腐耐酸碱离心风机具有强度高、重量轻、耐腐蚀性能良好、不易老化、噪声低等特点，叶轮采用水冷座或油冷座经角带与电机传动。其好处是减少腐蚀电机、减速、降低电机负荷等作用，从而增加风机使用寿命，便于安装等特点。用于输送或排放腐蚀性和高湿度的烟气、雾汽或化工酸碱异味气体。所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100％。不允许排送含有下列化学物质的气体：粘性物质，芬香族化合物，酮类，铬酸等。适合排放腐蚀性的烟雾和气体: 硫酸，硫磺酸，硝酸，氮酸，氢氟酸，鲍里斯酸，氢氰酸，盐酸，氨，苏打，乙醇，氢氧化钾，甲醇，丙烷，苯，甲醛等。是较理想的新型防腐蚀风机。

HPE C-type energy-saving and high-efficiency fan HPE C-type energy-saving and high-efficiency fan It is a patented product independently developed by our company. The patent number is CN216691523U. The core part of the product is fan volute molded into one and the fan impeller is made of imported vinyl resin (FRP) composite material. This series of fans have the characteristics of high strength high efficiency low energy consumption low noise light weight high air volume and pressure not easy to age stable operation good corrosion resistance easy to install and so on. Used to transport or discharge corrosive and high humidity flue gas fog or chemical acid and base odor gas. The transported gas is not allowed to contain viscous substances dust and hard particles≤150mg/m3 gas temperature≤60℃ relative humidity≤100％ suitable for the emission of corrosive fumes and gases: sulfuric acid sulfonic acid nitric acid nitrogenous acid hydrofluoric acid Boris acid hydrocyanic acid hydrochloric acid ammonia soda ethanol potassium hydroxide methanol propane benzene formaldehyde etc

机号 Model(No)
机号 Model(No)	功率 Power(Kw)	转速 Speed(r/min)	流量 Volume(M³/h)	全压 Pressure(Pa)
2.8C	0.75	1100	1334-2778	138-39
2.8C	1.5	2300	963-1948	605-172
3.2C	1.1	1100	688-1391	181-51
3.2C	2.2	2500	1564-3161	935-266
3.6C	1.1	1000	890-1800	189-53
	2.2	2000	1781-3601	757-215
	3	2500	2226-4502	1247-781
4.0C	2.2	1450	1771-3581	491-139
	3	1800	2199-4446	757-215
	4	2000	2443-4940	935-266
	5.5	2300	2810-5681	1236-352
5.0C	3	1450	3460-6995	767-218
	4	1800	4295-8684	1183-337
	5.5	2000	4773-9649	1461-416
	7.5	2300	5489-11097	1932-550
6.0C	4	1450	5979-12089	1105-314
	5.5	1600	6598-13339	1346-383
	7.5	1800	7423-15007	1704-485
	11	2000	8247-16674	1893-538
7.0C	5.5	1120	7334-14828	898-255
	7.5	1250	8185-16549	1118-318
	11	1450	9495-19197	1505-428
	15	1600	10478-21182	1832-522
8C	5.5	1000	9775-19762	935-266
	7.5	1120	10948-22133	1173-334
	11	1250	12219-24703	1461-416
	15	1450	14174-28655	1966-559
	18.5	1500	14663-29643	2104-599
	22	1600	15640-31619	2393-681
	30	1800	17595-35572	3029-862

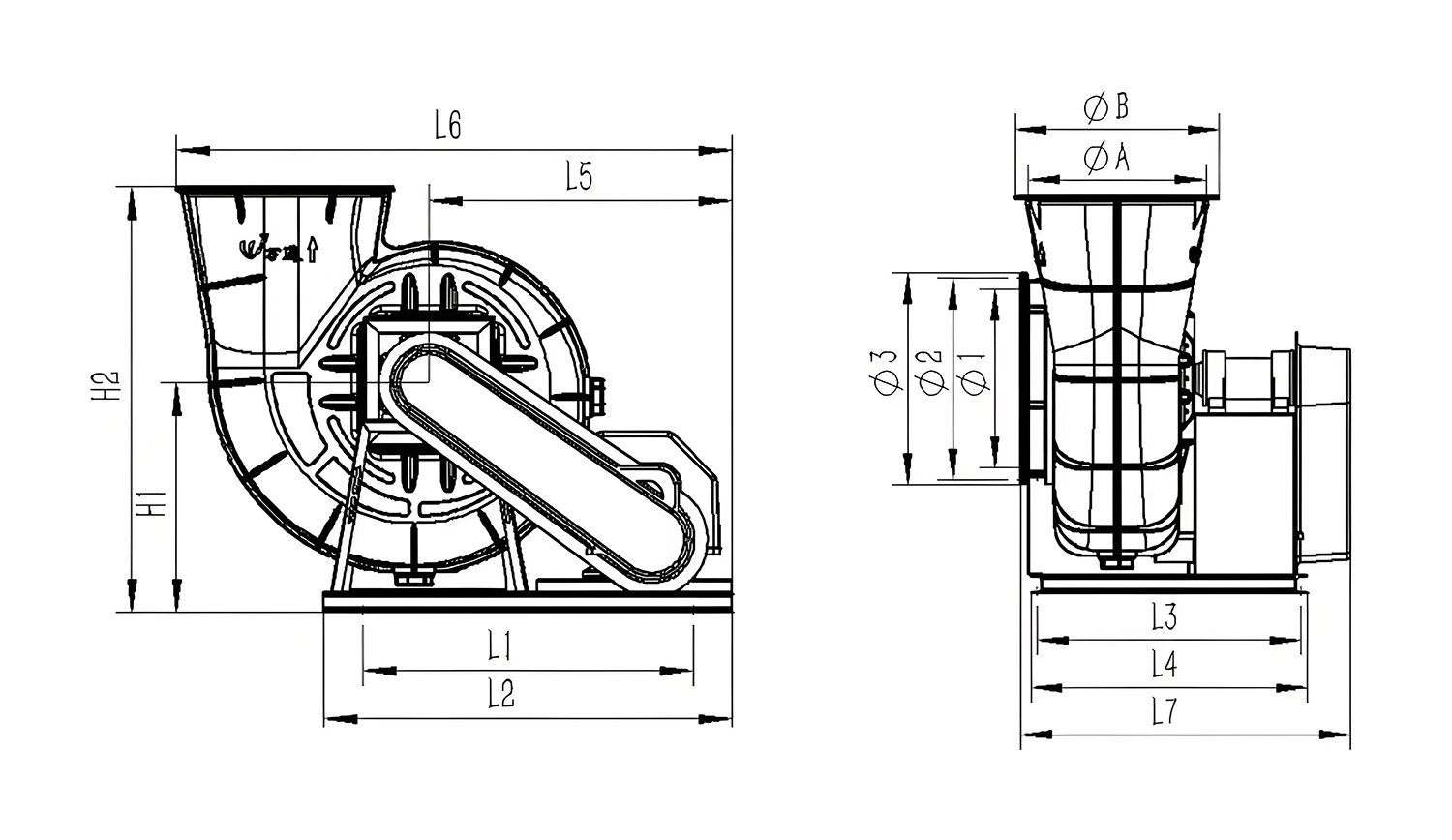

外形及安装尺寸示意图 Lnstallation size diagram

高效离心风机安装图

产品为人工实物测量会有一定误差，相关数据仅作参考。单位Unit: mm(毫米）

机号	入风口 Air inlet			出风口 Vent		外形尺寸 Shape size					底架尺寸 Frame size
NO	Φ1	Φ2	Φ3	ΦA	ΦB	H1	H2	L5	L6	L7	L1	L2	L3	L4
2.8C	266	321	345	188	275	420	666	625	986	637	560	800	504	540
3.2C	310	366	390	238	323	465	738	610	1013	700	560	800	554	590
3.6C	346	404	434	303	388	500	850	650	1099	718	610	850	566	602
4.0C	390	452	480	388	475	492	892	720	1252	817	710	950	649	685
5.0C	488	554	584	488	573	598	1098	850	1510	870	870	1110	706	742
6.0C	590	664	700	588	673	710	1315	935	1714	1088	1020	1260	876	912
7.0C	690	780	816	684	790	793	1495	980	1883	1177	1110	1350	964	1000
8.0C	731		860	736	830	850	1641	1085	2100	1426	1260	1500	1144	1180
